GD02

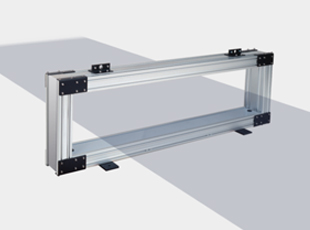

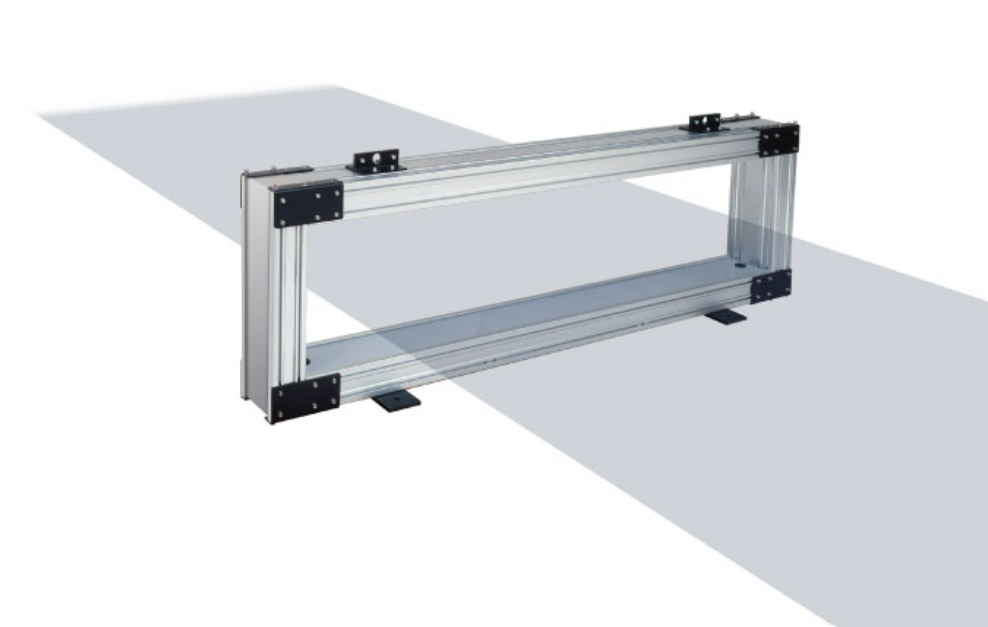

CAPACITANCE AUTOWIDE SENSOR

개 요

전기력선방식의 차세대형 CPC센서, 메인터넌스프리로 연속사용실현

라인주행중의 스트립 센터위치를 비접촉으로 연속적으로 검출하는 것으로 CPC（CENTER POSITION CONTROL)용 센서로서 사용합니다.

메인터넌스 프리로 연속사용가능하며 경년열화에 따른 감도저하 없이 장기간에 걸쳐 안정적인 사용이 가능하며 현장교정이 필요하지 않습니다.

※센서의 근처에 금속구조물이 있을 경우, 간단한 조정이 필요합니다.

특 징　

■현장교정 불필요
■메인터넌스 프리 : 광학식센서와 달리 센서의 메인터넌스가 전혀 없습니다.
■빛의 영향없음 ： 외광의 영향을 받지 않습니다.
■열악한 환경에서도 사용가능 ： 먼지, 스케일 등의 영향을 받지 않습니다.
■기존 프리앰프의 외장타입에서 내장타입으로 개발되어 외관상 심플하며 조정이 용이하다.

형식기호표

SENSOR를 선정할 경우, 상기 형식기호표를 참조하여 선정.

예시1)AWC640-3(D)-V(Vertical)-LA(링크 아날로그 출력타입)

예시2)AWC640-3(D)-H(Horizontal)- L(링크타입)

※(H)orizontal (수평) or (V)ertical (수직) <--SENSOR 설치시 수평 또는 수직으로 설치하는 기호임을 나타냄.

사 양

	L（LINK TYPE）	LA（아날로그출력타입）
전 원	DC24V 0.7
검출정도	±5mm이하
주파수 응답	5Hz
주위온도	0℃～50℃
편차출력	±200mm	±200mm/±5VD
알람출력	Healthy, 스트립없음, 편차대 또는 롤 아웃

접속가능센서	INDUCTIVE AUTOWIDE「AWI」, AUTOWIDE（LED 방식）「AWL」, LINEAR SENSOR「LS□」, NS SENSOR「NS」, PHOTO HEAD（LED 방식）「PH50、PH51」 ※PH BOARD・LED 조광UNIT, DETECT RELAY 필요
접속센서수	２계통 ４대
표시, 조작	Color Touch Panel
입력	외부I/F신호　　　　：±10VDC 위치발신기신호　　：0～2kΩ, 4~20mADC 라인스피드　　　　：0～10VDC or 4～20mADC PLG신호　　　　　：Pulse 신호（0～12 or 0～24VDC）　　　　　　　　　　　　최대주파수　10kHz
출력	Control Signal　±200mA DC　부하20Ω(max) Shift Amount　± 5VDC（부하1kΩmin） Cylinder Position ± 5VDC （부하1kΩmin） Strip Deviation　± 5VDC （부하1kΩmin）
경보	Lamp1단선, Lamp2단선, Roll out, 판없음, 편차대, 유압저하, 유온상승, 유면저하,　필터막힘, 트랜지스터 출력 （포토커플러 절연）+24VDC/100mA
그 외 기능	DATA LOGGER　　　　RS-232C 출력 FILEDBUS I/F（PROFIBUS 등）*옵션사항
전원	AC85V～AC264V 50/60 Hz
소비출력	100VA
동작주위온도	0～＋50℃
질량	5kg
보호구조	IP40상당（단품일 경우）

접속가능센서

INDUCTIVE AUTOWIDE「AWI」, AUTOWIDE（LED 방식）「AWL」, LINEAR SENSOR「LS□」, NS SENSOR「NS」, PHOTO HEAD（LED 방식）「PH50、PH51」 ※PH BOARD・LED 조광UNIT, DETECT RELAY 필요

접속센서수

２계통 ４대

표시, 조작

Color Touch Panel

입력

외부I/F신호　　　　：±10VDC
위치발신기신호　　：0～2kΩ, 4~20mADC

라인스피드　　　　：0～10VDC or 4～20mADC

PLG신호　　　　　：Pulse 신호（0～12 or 0～24VDC）

　　　　　　　　　　　　최대주파수　10kHz

출력

Control Signal　±200mA DC　부하20Ω(max)
Shift Amount　± 5VDC（부하1kΩmin）
Cylinder Position ± 5VDC （부하1kΩmin）
Strip Deviation　± 5VDC （부하1kΩmin）

경보

Lamp1단선, Lamp2단선, Roll out, 판없음, 편차대, 유압저하, 유온상승, 유면저하,　필터막힘, 트랜지스터 출력
（포토커플러 절연）+24VDC/100mA

그 외 기능

DATA LOGGER　　　　RS-232C 출력
FILEDBUS I/F（PROFIBUS 등）*옵션사항

전원

AC85V～AC264V 50/60 Hz

소비출력

100VA

동작주위온도

0～＋50℃

질량

5kg

보호구조

IP40상당（단품일 경우）

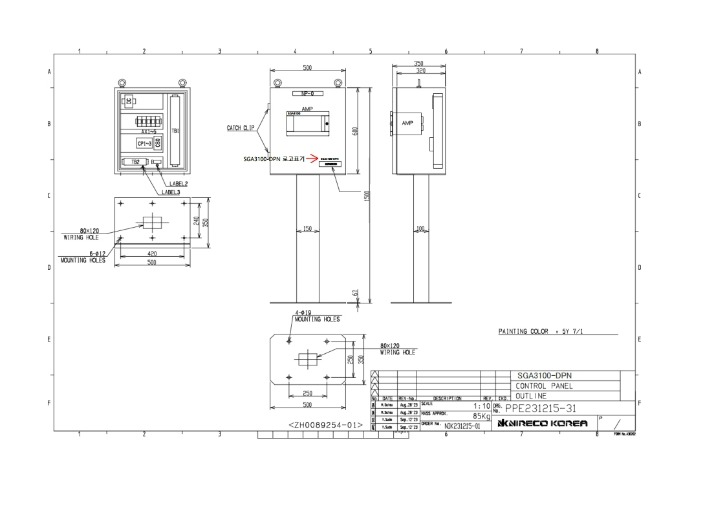

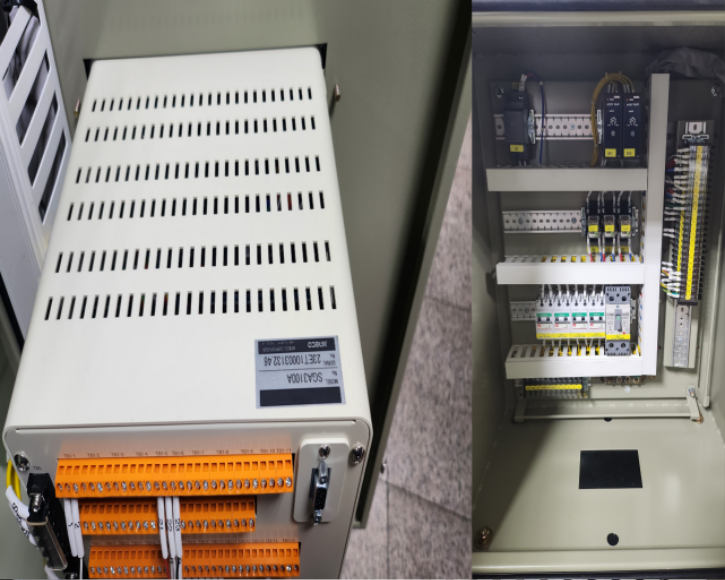

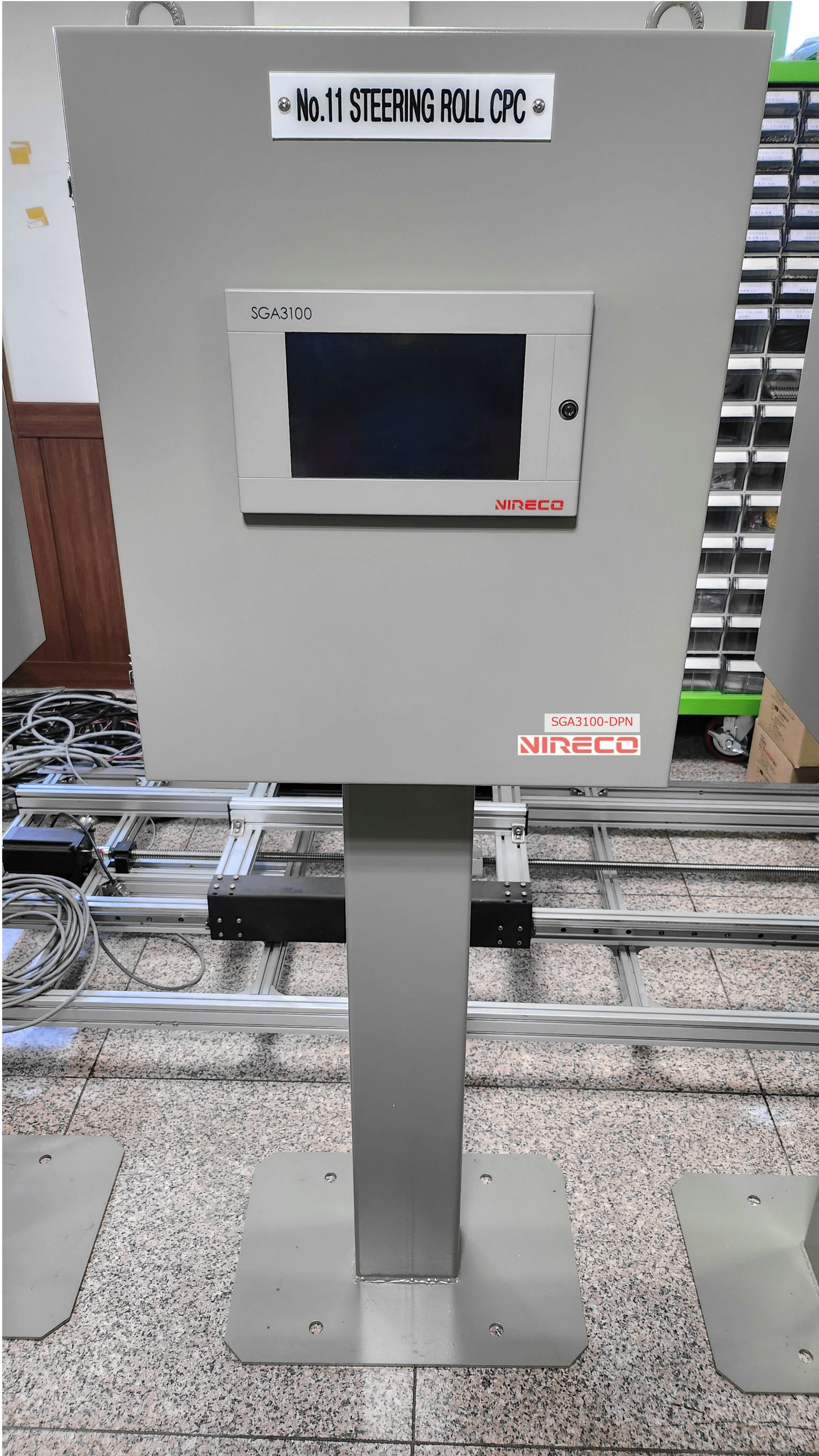

판넬 SIZE	1500X500X350

판넬 내 전장품 일체 및 배선 (출하 전 외관, 배선, SENSOR직연결을 통해 검수 전 출하검사 필수)

용도

열간강재 (Slab, Bloom, Billet) 의 Paint Marking & Laser marker base painting

특징

◆사용온도범위가 넓음 (대략 200 ~ 1000도)

◆레이저 마킹의 베이스 및 페인트 마커 용도로 사용가능

◆백색성이 뛰어남

◆도막의 부착성이 좋음

◆노즐내마모성이 좋음

분무테스트

국산 및 NIRECO 타모델, NRK-1000의 분무테스트 실시

전기로에서 강재를 각각 200℃、400℃、800℃로 가열 후 핸드건에서 하나의 강재에 각각 3 종의 도료를 분무하여 검증실시

분무테스트 결과

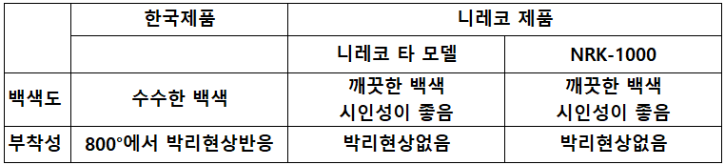

결과비교

Business

Product

개 요

전기력선방식의 차세대형 CPC센서, 메인터넌스프리로 연속사용실현

특 징

형식기호표

사 양

사양

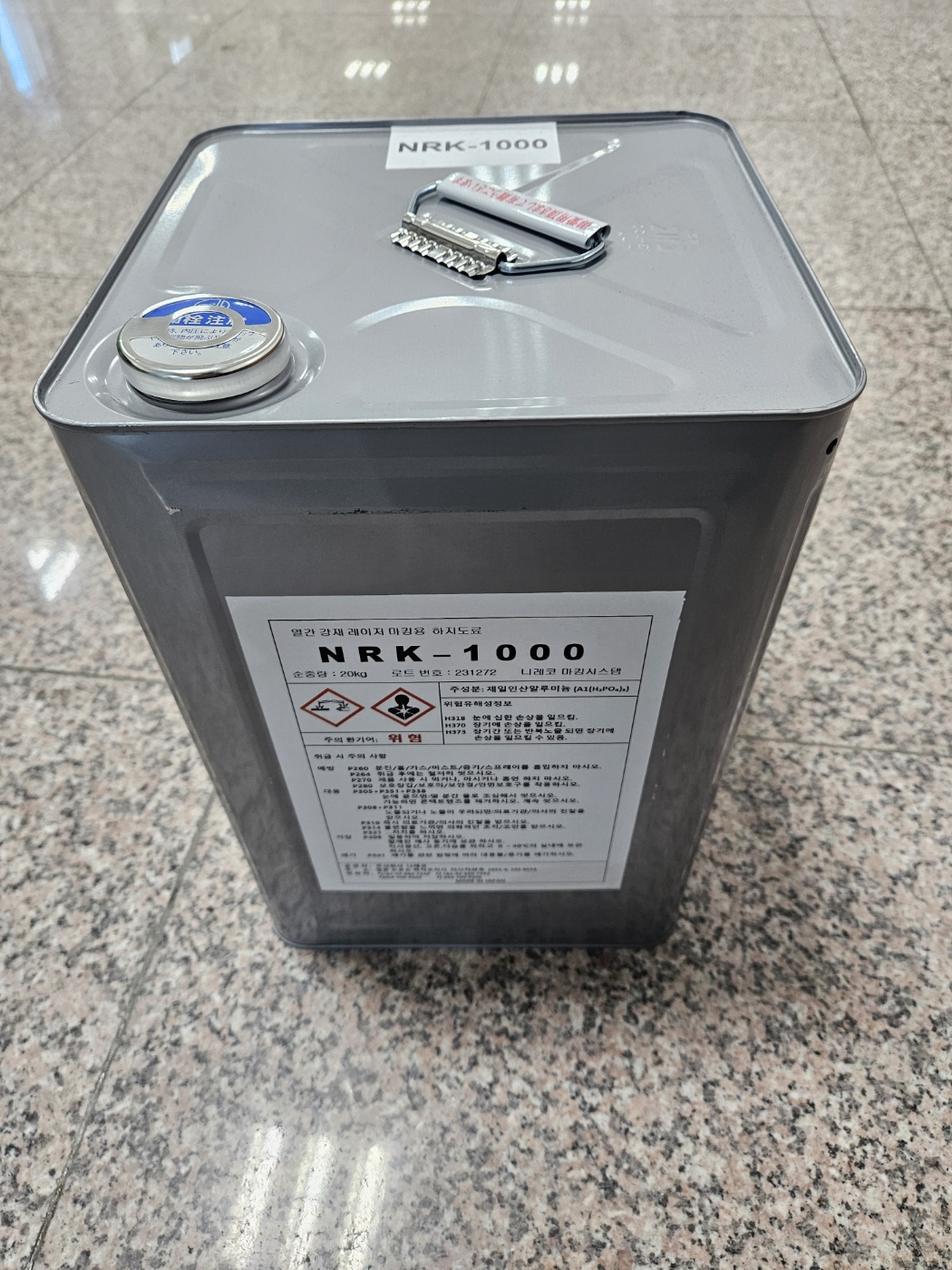

Water-based paint_NRK-1000
