개요

리니어 센서는 위치, 폭, 길이 등을 정밀하게 측정하는 일차원 이미지 센서를 응용한 제품입니다.

특징

■간단한 조작



• 단 전원(DC +15 V)에서 작동합니다.
•

• 전원을 연결하는 것만으로 계측수(입광 화소수)에 비례한 전압(0 ~ 5V)을 출력합니다.
•

• 계측수(입광 화소수)를 LED 표시기에 표시하기 때문에 동작 상태를 간단하게 확인할 수 있습니다.
•

•


■광범위한 주사 시간



• 주사 시간은 2msec.에서 20msec.까지 설정을 변경할 수 있습니다.
•

•


■소형



• 당사 종래기에 비해 체적비로 약 1/3로 소형화했습니다.
•
  참고 : 렌즈 경통부는 제외입니다.

■내환경성



• 주위 온도 0 ~ 50℃에서 안정적으로 동작합니다.

측정원리

수광소자에는 4096화소의 CCD 리니어 이미지 센서를 사용하고 있습니다.  이것은 4096개의 포토 셀이 7μm 간격으로 직선모양으로 배열된 고체 촬상 소자입니다.  피측정물에 의해 일부 차광된 빛은 렌즈를 통하여 수광소자에 결상됩니다.  그리고 화소마다 입사 광량에 비례하여 레벨이 변화하는 펄스 신호를 출력합니다.  이것을 비디오신호라고 부르며 시계열 펄스신호로 출력 됩니다.  이 비디오신호로부터 일정 레벨 이상의 펄스신호수를 계측하고 이 계측수(입광한 명부분의 폭에 상당함)에  비례하는 아날로그 전압(0~5 V)을 출력합니다.

구성기기

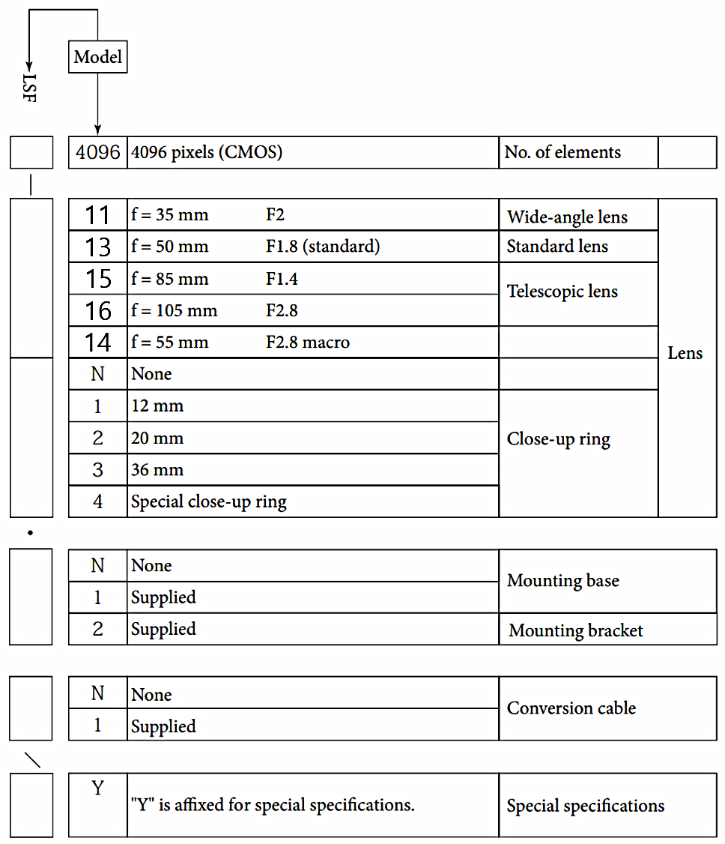

MODELS
